Стенд для испытаний дизель-генераторных уста...

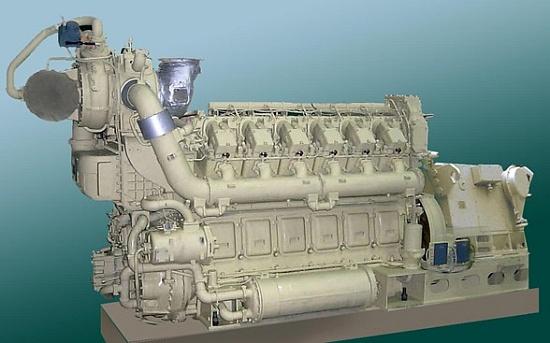

Унифицированный стенд для проведения испытаний дизель – генераторных установок серий 1А–9ДГ и их модификаций дизель-генераторы 1-ПДГ4 1-ПДГ4А 1-ПДГ4Д 1-ПДГ4Д-1 1-ПДГ4В 1-ПДГ4В-1 и дизели 1- ПД4Е. , в соответствии с требованиями методик испытаний. Стенд обеспечивает проведение: испытаний автоматического пуска дизель-генераторов и резервных электроагрегатов пуско-наладочных испытаний дизель-генераторов периодических испытаний и диагностики дизель-генераторов, находящихся в резерве тестирования систем аккумуляторных батарей испытаний систем автоматики дизель-генераторов Конструкция стенда предусматривает установку дизель – генераторов на опорную раму с различными вариантами амортизаторов (пружинные, плоские резинометаллические). Габаритные и присоединительные размеры, отличительные особенности модификаций ДГ, расположение штуцеров и фланцев указаны в соответствующих ТУ. В конструкции предусмотрены лотки из коррозионностойких материалов для сбора возможных проливов технологических жидкостей: масел, ДТ, ОЖ при монтаже/демонтаже, обкатке и приемосдаточных испытаниях ДГУ. Подводящие трубы на водяные и масляные насосы имеют «плавающие» (подвижные) фланцы. Установочная рама с узлами монтажа ДГУ рассчитываться на прочность с учетом всех нагрузок, возникающих при установке и испытаниях ДГУ, с учетом расчетных температур. Конструкции площадок обслуживающих, переходных площадок, лестниц, ограждений, переходных мостиков обеспечивают удобство эксплуатации, безопасность обслуживающего персонала и отвечают требованиям нормативно-технической документации действующей на территории РФ. Время установления рабочего режима не превышает 30 минут, для САУ не более – 5 мин с момента включения питания. Программное обеспечение стенда обеспечивает: Управление и контроль за технологическими процессами испытания ДГУ; Автоматическое сохранение результатов измерений с формированием отчета после завершения испытаний;
